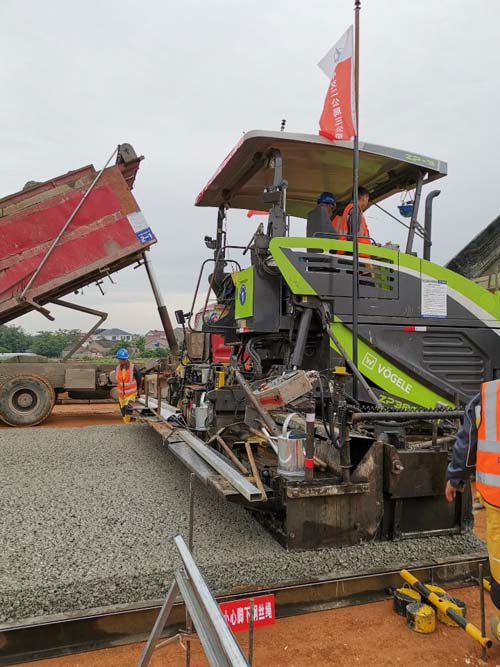

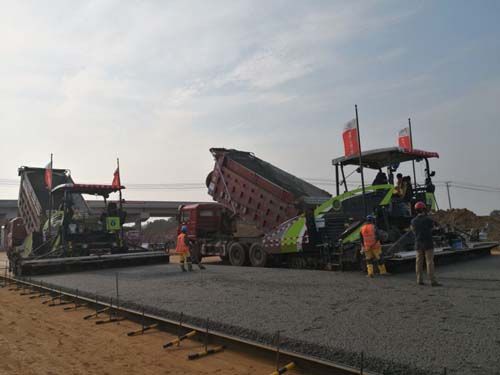

5月30日，溧高高速公路常州段采用“3D摊铺”技术进行水稳底基层试验段摊铺.这是全省高速公路建设中首次采用这一技术。据介绍，徕卡3D摊铺控制系统主要由测量机器人和摊铺机控制系统组成。系统工作时，用于机械控制测量机器人将捕获和测量安装在摊铺机桅杆上的360°棱镜的三维坐标数据，通过摊铺机控制系统的超级蓝牙电台将采集的棱镜坐标数据实时传送到摊铺机控制系统的MPC1310控制箱，控制箱将获得的当前坐标信息与设计卡中的三维设计数据进行对比计算，生成相应的平面和高程修正信息并传递摊铺机左右两侧边控箱，再由边控箱对应生成相应的比例驱动信号，通过液压电磁阀驱动摊铺机牵引臂液压油缸使熨平板进行相应方向和高程的调整和修正，从而使摊铺道面产生坡度和高程变化，弥补下层路面波动，实现所要求的路面平整度和高程，在具体施工过程中为实现道面摊铺的精确控制要求，另一台测量全站仪一直处于监测道面摊铺状况，真正实现过程监控施工，满足摊铺设计要求。

3D摊铺控制系统施工实现了数字化、自动化、智能化作业，无需测量放样和找基准线，对摊铺面进行实时的三维坐标数据检测和施工质量进行反馈，减少了人为因素对施工质量的影响，大大提升了摊铺标准。同时，系统可根据现场摊铺施工规范和要求，标准匹配施工作业进度，系统施工不受光线影响，可以24小时全天候施工作业。

          （五部   刘长清）
